Бак ВТН-2
  • об’єм від 120 до 3000 літрів;
  • боковий ревізійний фланець;
  • якісна теплоізоляція з поліестеру в кожусі з АБС-пластику товщиною 90 мм;
  • отвір для монтажу ТЕНа;
  • можливе виконання з робочим тиском бака 8 та 10 бар;
  • отвір для рециркуляції.
Задати питання

Характеристики

Об'єм 120-3000 л
Рабочий тиск теплообмінника ГВП 10 bar
Рабочий тиск бака 6 bar

Бойлер ВТН-2 компанії «Теплобак» призначений для приготування гарячої води в моновалентних системах на об’єктах різноманітного призначення з підвищеними санітарними вимогами.

Водонагрівач ВТН-2 повністю виготовлений з високоякісної нержавіючої сталі європейського виробництва. Завдяки застосуванню автоматичних зварювальних ліній та оригінальних витратних матеріалів концернів Fronius та Esab, компанія «Теплобак» забезпечує високу якість та 5-ирічний термін гарантії на баки з нержавіючої сталі.

Для забезпечення швидкого і продуктивного нагріву гарячої води водонагрівач оснащений одним теплообмінником з гладкої нержавіючої труби. Таке виконання дозволяє використовувати для нагріву води будь-який теплогенератор.

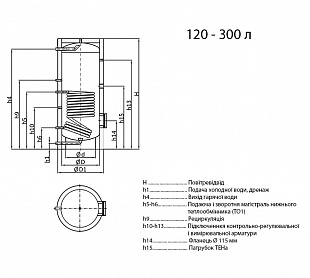

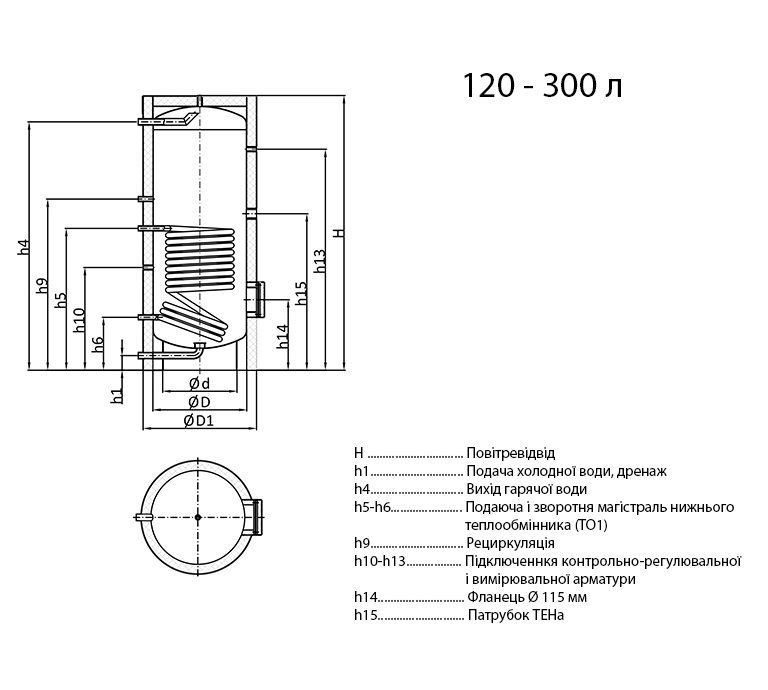

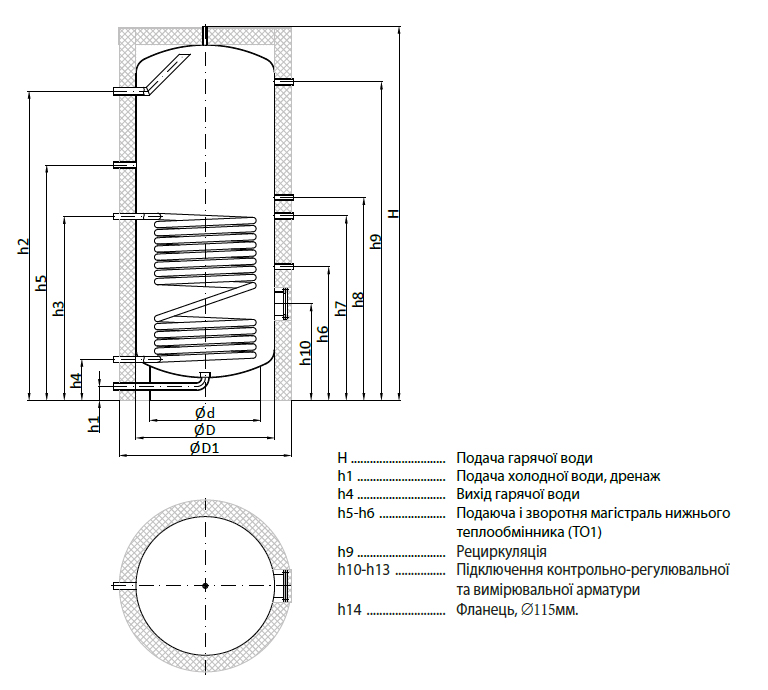

Vбака, л Габарити, мм STO1, м2 VTO1, л Приєднувальні розміри, мм
H ØD1 ØD Ød h1 h4 h5 h6 h9 h10 h11 h12 h13 h14 h15
120 900 580 480 380 0,51 2,7 75 761 506 261 606 356 - - 621 351 581
½" 1" ½" ½" 1½"
170 1150 580 480 380 1,03 5,5 75 1011 716 261 816 566 - - 871 351 791
½" 1" ½" ½" 1½"
200 1410 580 480 380 1,03 5,5 75 1271 726 271 876 526 - - 1131 361 801
½" 1" ¾" ½" ½" 1½"
300 1910 580 480 380 1,54 8,2 75 1771 936 271 1186 636 - - 1631 361 1010
½" 1" ¾" ½" ½" 1½"
400 1705 800 600 450 1,48 11 75 1381 821 181 1031 631 831 931 1431 481
½" 1" ¾"
500 1955 800 600 450 1,84 14 75 1631 953 181 1231 681 956 1056 1681 481
½" 1" ¾"
750 2025 950 750 600 2,42 18 75 1673 995 223 1273 723 998 1098 1723 523
½" 1¼" 1" 1" ¾"
1000 2060 1050 850 700 3,00 29 75 1690 990 240 1290 740 1015 1115 1740 540
½" 1¼" 1" ¾"
1500 2200 1200 1000 850 4,10 37 75 1771 1121 321 1371 821 1096 1196 1821 621
½" ½" 1¼" ¾"
