Бак ВТП-6

Характеристики

Об'єм 200-3000 л
Рабочий тиск бака 6 bar
Робочий тиск на вході в теплообмінник 10 bar

Бойлер ВТП-6 компанії «Теплобак» призначений для приготування гарячої води в бівалентних системах на об’єктах різноманітного призначення.

Бак водонагрівача виготовлений з чорної сталі, а на їхню внутрішню поверхню наноситься біокерамічне полімерне покриття з вмістом біоцидів. Завдяки властивостям покриття (еластичність, стійкість до температурних деформацій, тощо) вдалося значно збільшити експлуатаційний термін служби водонагрівача ВТП-6 компанії «Теплобак».

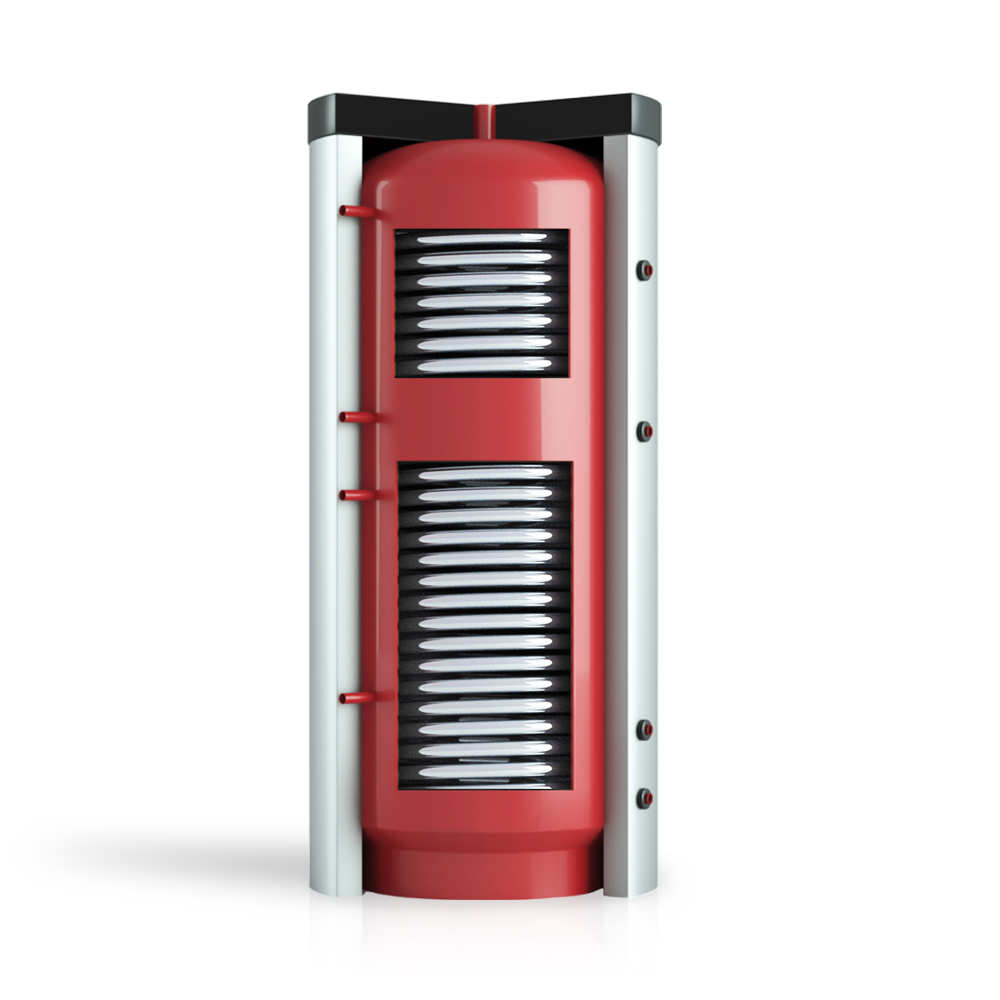

Для забезпечення швидкого і продуктивного нагріву гарячої води водонагрівач оснащений 2-а теплообмінниками з гладкої нержавіючої труби високої продуктивності. Таке виконання дозволяє одночасно використовувати для нагріву води як сонячну систему (приєднується до нижнього теплообмінника), так і традиційні джерела тепла (газовий, твердопаливний котел тощо).

Vбака, л Габарити, мм STO1, м2 VTO1, л STO2, м2 VTO2, л Приєднувальні розміри, мм
H ØD1 ØD Ød h1 h3 h4 h5 h6 h7 h8 h9 h10 h11 h12 h13 h14 h15 h16
400 1730 700 600 450 1,95 14 1,00 7 331 991 331 1449 1141 1241 75 1116 331 916 1216 1481 1066 - 456
1¼" 1¼" 1" ¾" 1½" ½" 1"
500 1980 700 600 450 1,95 14 1,25 9 331 991 331 1687 1291 1391 75 1116 331 916 1366 1731 1066 - 456
1211* 1719* 1411* 1511* 1336* 1136* 1486* 1286*
1¼" 2,60* 19* 1,00* 7* 1¼" 1" ¾" 1½" ½" 1"
750 2035 850 750 600 1,90 14 1,05 8 357 885 357 1449 1185 1285 75 1010 357 810 1260 1757 960 - 482
1149* 1701* 1349* 1449* 1274* 1074* 1424* 1224*
1¼" 2,95* 21* 1,40* 10* 1¼" 1" ¾" 1½" ½" 1"
1000 2085 950 850 700 2,50 23 1,25 12 390 890 390 1440 1190 1290 75 1015 390 815 1265 1790 965 - 515
1090* 1690* 1290* 1390* 1215* 1015* 1365* 1165*
1½" 3,50* 32* 2,00* 19* 1½" 1¼" ¾" 1½" ½" 1"
1500 2170 1100 1000 850 2,80 26 1,55 15 430 880 430 1430 1180 1280 75 1005 430 805 1255 1830 955 1830 555
1130* 1730* 1330* 1430* 1255* 1055* 1405* 1205*
1½" 4,40* 40* 2,50* 23* 1½" 1¼" ¾" 1½" ½" 1"
2000 2260 1300 1200 1000 5,55 51 3,15 29 471 1171 471 1871 1471 1571 75 1296 471 1096 1546 1871 1246 1471 596
2" 2" 1¼" 1" 1½" ½" 1"

Документи

VTP-6 Размер: 7 Мб
