| Vбака, л | Габарити, мм | Ізоляція, мм | Приєднувальні розміри, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | B | ØD | Ød | S | a | b | c | e | f | t | |||
| Патрубки | Фланці | ||||||||||||
| 200 | 1350 | 700 | 500 | 400 | 12 | 24 |
½", ¾", 1¼", 1½", 2" |
Ду20-Ду250 | ½" | 1½" | ½" | Ø210 мм | ½" |
| 300 | 1940 | 700 | 500 | 400 | |||||||||
| 400 | 1770 | 800 | 600 | 450 | Ду20-Ду300 | ||||||||
| 500 | 2020 | 800 | 600 | 450 | |||||||||
| 750 | 2090 | 950 | 750 | 600 | Ду20-Ду400 | Ø300 мм | |||||||
| 1000 | 2130 | 1050 | 850 | 700 | |||||||||
| 1500 | 2200 | 1200 | 1000 | 850 | Ду20-Ду500 | Ø350 мм | |||||||
| 2000 | 2340 | 1400 | 1200 | 1000 | |||||||||
| 3000 | 2440 | 1600 | 1400 | 1150 | |||||||||
Баки для охолодженої води (серія CWT)
Баки серії CWT призначені для зберігання охолодженої води в системах холодопостачання, системах з тепловими насосами та фанкойлами, при охолоджуванні холодильних камер, в тому числі в апаратах з обмеженим вмістом води і там, де процеси виробництва та споживання холоду рознесені в часі.
Деякі моделі цих баків призначені для почергового (сезонного) нагромаджування холодної, або гарячої води, працюючи у відповідних реверсивних схемах.
Використання бака для охолодженої води в системі охолодження забезпечує:
- можливість згладити навантаження на холодильну машину в пікові години споживання холоду, а також у режимі постійних пусків і зупинок;
- зменшення навантаження на систему при нерівномірних добових навантаженнях;
- збільшення об’єму системи холодопостачання, що дасть змогу зменшити частоту увімкнення і вимкнення чіллера;
- продовження терміну служби холодильної машини.
Баки серії CWT компанії «Теплобак» поставляються в таких виконаннях:
- CWT CS – виготовлені з вуглецевої сталі, зовнішнє антикорозійне фарбування. Об’єм до 10000 літрів;
- CWT ZN - виготовлені з вуглецевої сталі і покриті цинком методом гарячого цинкування відповідно до EN1461. Об’єм до 3000 літрів;
- CWT PC - виготовлені з вуглецевої сталі, внутрішнє біокерамічне полімерне покриття, зовнішнє антикорозійне фарбування. Об’єм до 10000 літрів;
- CWT SS - виготовлені з нержавіючої сталі. Об’єм до 5000 літрів.
Структура баків холоду:

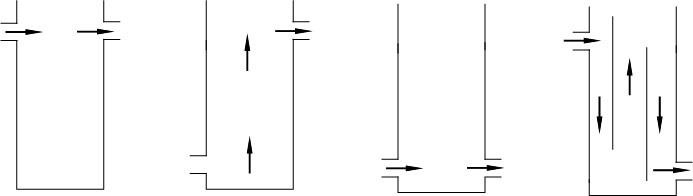

Конструктивно холодоакумулятори серії CWT можуть бути виготовлені з внутрішніми елементами (вертикальні або горизонтальні перегородки, трубні направляючі, тощо) так і без них.
Ізоляція баків для охолодженої води CWT від компанії «Теплобак» представлена такими типами:
- антиконденсатна ізоляція з каучука в кожусі (АБС-пластик) або без нього;
- двохшарова ізоляція для баків, що працюють в реверсивних системах (каучук+поліестер (або пінополіуретан) в кожусі (АБС-пластик або ПВХ-тканина));
- ізоляція для баків, що працюють в реверсивних системах (жорсткий пінополіуретан в кожусі (ПВХ-тканина, алюміній, нержавіюча сталь))
Фахівці компанії «Теплобак» в залежності від технічних вимог і побажань замовника готові запропонувати різні типи баків для охолодженої води для вирішення Ваших завдань. Ми гарантуємо перевірені технічні рішення, надійність, довговічність, якість і високу ефективність нашого обладнання.
