Бак ВТА/Н-1
  • Внутрішній бак з нержавійки з хвилеподібною формою стінки
  • Можливість приєднання будь-яких теплогенераторів
  • Можливість підключення ТЕНа
  • Об’єм 400-2000 літрів
  • Можливість виготовлення будь-якої конфігурації по завданню замовника
Задати питання

Характеристики

Об'єм 400-2000 л
Рабочий тиск бака 3 bar
Рабочий тиск на стороні гріючого контура 6 bar
Рабочий тиск внутрішнього бака 6 bar

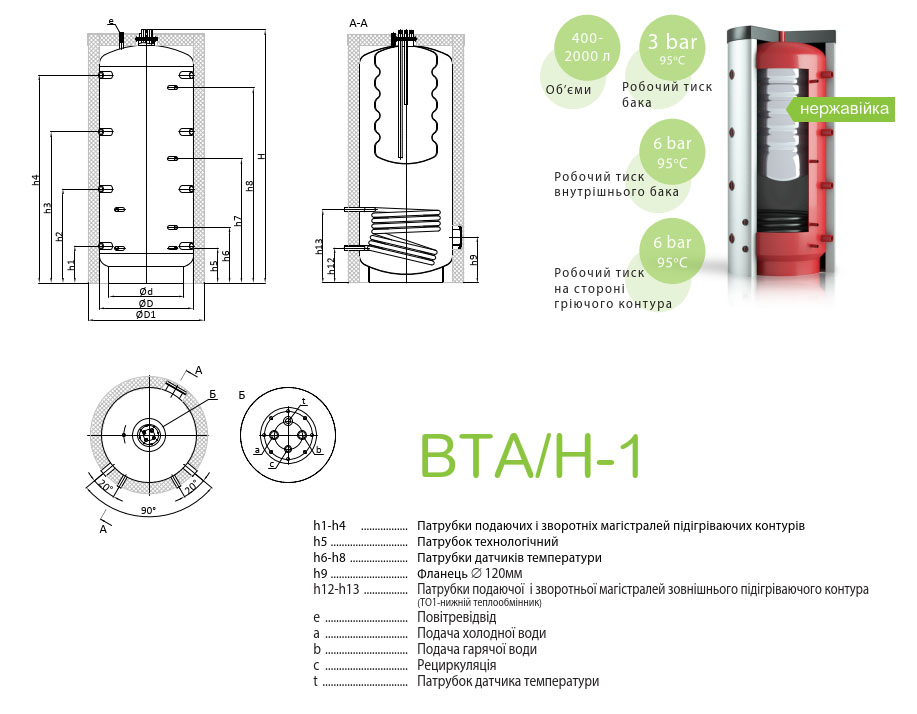

Vбака, л VВН.бака, л Габарити, мм STO1, м2 VTO1, л Приєднувальні розміри, мм e a, b c t
H ØD1 ØD Ød h1 h2 h3 h4 h5 h6 h7 h8 h9 h12 h13
400 80 1720 800 600 450 1,5 10 264 834 - 1406 249 414 - 1256 336 248 688 ½" ¾" ½" ½"
1½" 1½" ½" ¾" ¾" 1"
500 80,115 1970 800 600 450 1,5 10 264 721 1181 1634 249 414 964 1534 336 248 688 ½" ¾" ½" ½"
185 1½" ½" ¾" 1"
750 115 2030 950 750 450 1,5 10 295 752 1212 1665 280 445 995 1565 367 279 631 ½" ¾" ½" ½"
270 1½" ½" ¾" 1¼" 1" ¾"
1000 115 2080 1050 850 450 1,8 14 323 780 1240 1693 308 473 1023 1593 395 311 661 ½" ¾" ½" ½"
270 1½" ½" ¾" 1¼" 1" ¾"
1500 115 2170 1200 1000 450 2,3 18 368 825 1285 1738 353 518 1068 1638 440 356 706 ½" ¾" ½" ½"
270 1½" ½" ¾" 1¼" 1" ¾"
2000 115 2270 1400 1200 450 2,3 18 419 876 1336 1789 404 569 1119 1689 491 407 707 ½" ¾" ½" ½"
270 1½" ½" ¾" 1¼" 1" ¾"

Документи

VTA_N-1 Размер: 1.4 Мб
